قفسه مزنین یا قفسه پیش ساخته چیست؟
قفسه مزنین که در ایران با نام‌های قفسه پیش‌ساخته، قفسه‌بندی بالکن‌دار یا سکوی میانی نیز شناخته می‌شود، یک سازه فلزی مستحکم است که متناسب با طراحی پروژه می‌تواند مستقل از اسکلت اصلی ساختمان اجرا شود. این سیستم با بهره‌گیری از فضای عمودی (ارتفاع سالن)، سطح قابل استفاده انبار یا سوله را افزایش می‌دهد. برخلاف ساخت‌وسازهای سنتی بتنی یا تیرآهن‌ریزی در محل، سیستم مزنین معمولاً به‌صورت پیش‌ساخته و با اتصالات پیچ‌ومهره‌ای طراحی و اجرا می‌شود. این ویژگی امکان بازکردن قطعات و نصب مجدد سازه در محل جدید را فراهم می‌کند؛ البته اجرای مجدد به بررسی شرایط فنی محل و تأیید طراحی بستگی دارد.
ساختار و عملکرد قفسه مزنین پیش‌ساخته
سیستم مزنین (Mezzanine) از ترکیب ستون‌ها، تیرهای اصلی و فرعی و کفپوشها تشکیل شده است. این سیستم می‌تواند به‌صورت خودایستا (روی ستون‌های مستقل) یا متکی بر سیستم‌های قفسه‌بندی دیگر مانند قفسه راک، متناسب با طراحی سازه اجرا شود. دسترسی افراد به طبقات بالایی از طریق پلکان‌های فلزی و انتقال کالا با استفاده از بالابر یا نوار نقاله، براساس شرایط پروژه امکان‌پذیر است.
کاربردهای قفسه مزنین در صنایع و کسب‌وکارهای مختلف
قفسه مزنین با بهره‌گیری از ارتفاع سالن و قابلیت طراحی متناسب با نوع کاربری، در انبارها و مجموعه‌های صنعتی و تجاری مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای آن عبارت‌اند از:
- مراکز صنعتی و کارخانجات تولیدی: جهت جداسازی بخش تولید از بخش مونتاژ یا انبار قطعات یدکی. معمولاً طبقه همکف برای ماشین‌آلات و طبقه بالا برای انبارش محصول نهایی استفاده می‌شود.
- انبارهای پخش و لجستیک: برای دسته‌بندی و سورتینگ کالاها و ایجاد فضای اداری در داخل سوله انبار بدون اشغال فضای اصلی کف.
- صنایع خودروسازی و قطعات یدکی: نگهداری هزاران قلم کالای ریز و متوسط با دسترسی سریع و آسان.
- هایپرمارکت‌ها و فروشگاه‌های بزرگ: استفاده از ارتفاع انبار پشتیبانی فروشگاه برای دپوی کالا و افزایش فضای نگهداری محصولات.
- بایگانی و مراکز اداری: نگهداری زونکن‌ها و اسناد در حجم بالا و امکان استفاده از تجهیزات بایگانی متناسب با ظرفیت بار سازه.
- سردخانه‌ها: ایجاد سطح انبارش اضافی در ارتفاع سالن، با در نظر گرفتن شرایط دما، رطوبت و الزامات فنی سردخانه.
مزایای استفاده از قفسه‌بندی مزنین
قفسه مزنین با افزایش فضای قابل استفاده و کاهش نیاز به توسعه فیزیکی انبار، مزایای فنی و اقتصادی متعددی برای مراکز صنعتی و انبارداری فراهم می‌کند. مهم‌ترین مزایای این سیستم عبارت‌اند از:
- افزایش بهره‌وری فضا: تبدیل فضای بلااستفاده بالای انبار به فضای عملیاتی بدون نیاز به خرید زمین یا سوله جدید.
- سرعت اجرای بالا: تمام قطعات در کارخانه رادان صنعت شرق تولید و رنگ‌آمیزی شده و در محل پروژه مونتاژ می‌شوند.
- قابلیت توسعه: امکان گسترش سازه در طول، عرض یا ارتفاع، مشروط به پیش‌بینی ظرفیت و الزامات فنی در طراحی.
- تحمل بار مهندسی‌شده: طراحی سازه براساس بارهای گسترده و متمرکز، متناسب با نوع کاربری و ظرفیت موردنیاز انبار.
- تنوع در کف‌سازی: امکان استفاده از کفپوشهای مختلف شامل ورق‌های گالوانیزه مشبک، تخته‌های چندلایه یا ورق‌های آجدار فولادی، متناسب با نوع کاربری و شرایط بارگذاری.
- امکانات جانبی: قابلیت اجرای سیستم‌های روشنایی، اطفای حریق و تهویه در زیر و روی طبقات، متناسب با طراحی و الزامات ایمنی.
انواع قفسه مزنین براساس ساختار و ویژگی‌های فنی
قفسه مزنین براساس نوع سازه، ظرفیت تحمل بار، جنس کفپوش و تعداد طبقات در طرح‌های مختلف اجرا می‌شود. انتخاب ساختار مناسب به شرایط انبار، نوع کالا و نیاز مجموعه بستگی دارد.
1- انواع از لحاظ ساختار سازه‌ای

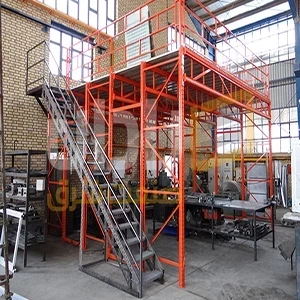

- مزنین پایه راک: در این مدل، ستون‌های قفسه‌بندی مانند قفسه پانل راک، مطابق طراحی مهندسی، نقش تکیه‌گاه سازه را بر عهده دارند. راهروهای دسترسی در ارتفاع بین قفسه‌ها ایجاد می‌شوند. این مدل برای انبارهایی مناسب است که به قفسه‌بندی در سطوح مختلف نیاز دارند.
- مزنین سازه فلزی: این مدل شبیه اسکلت ساختمان است و از ستون‌های فلزی و تیرهای اصلی و فرعی تشکیل می‌شود. امکان طراحی دهانه‌های عریض‌تر و ایجاد فضای باز در زیر سازه برای استقرار ماشین‌آلات یا تردد تجهیزات انبار وجود دارد.
2- انواع از لحاظ تحمل بار
- سبک: تحمل بار تا 350 کیلوگرم بر متر مربع. مناسب برای انبارش دستی، دفاتر اداری و بایگانی.
- نیمه سنگین: تحمل بار بین 400 تا 800 کیلوگرم بر متر مربع. مناسب برای انبارهای قطعات و کالاهای نیمه سنگین.
- سنگین: تحمل بار بیش از 1000 کیلوگرم بر متر مربع. قابلیت تردد جک پالت و حتی لیفتراک‌های سبک (در صورت طراحی خاص).
3- انواع کفپوش
- کفپوش مشبک: امکان عبور نور و هوا از سطح طبقات را فراهم می‌کند. میزان عبور آب و سازگاری با سیستم اطفای حریق به طراحی کفپوش و تجهیزات ایمنی بستگی دارد.
- کفپوش فلزی: دارای مقاومت مکانیکی و سایشی مناسب برای تردد و نگهداری کالا، با قابلیت انتخاب سطح آجدار برای کاهش لغزش.
- کفپوش چوبی: دارای صدای کمتر هنگام تردد و حساسیت بیشتر نسبت به رطوبت و حریق؛ انتخاب آن به شرایط محیط و الزامات ایمنی بستگی دارد.
4- انواع از لحاظ طبقات

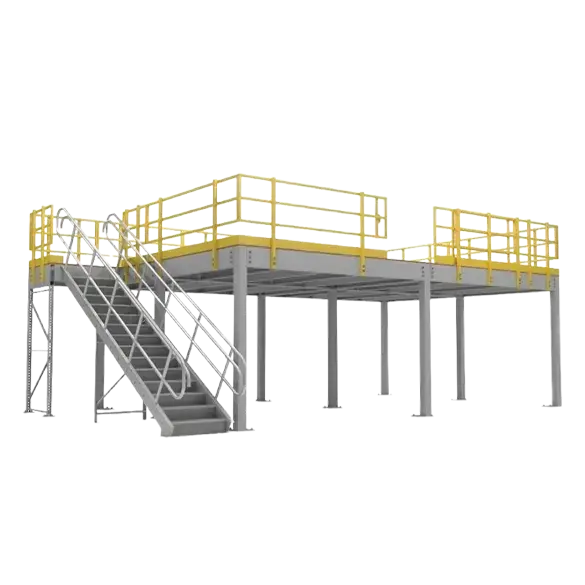

- نیم طبقه پیش ساخته: رایج‌ترین نوع مزنین است که با ایجاد یک سطح جدید بالاتر از کف اصلی، فضای قابل استفاده انبار را افزایش می‌دهد.

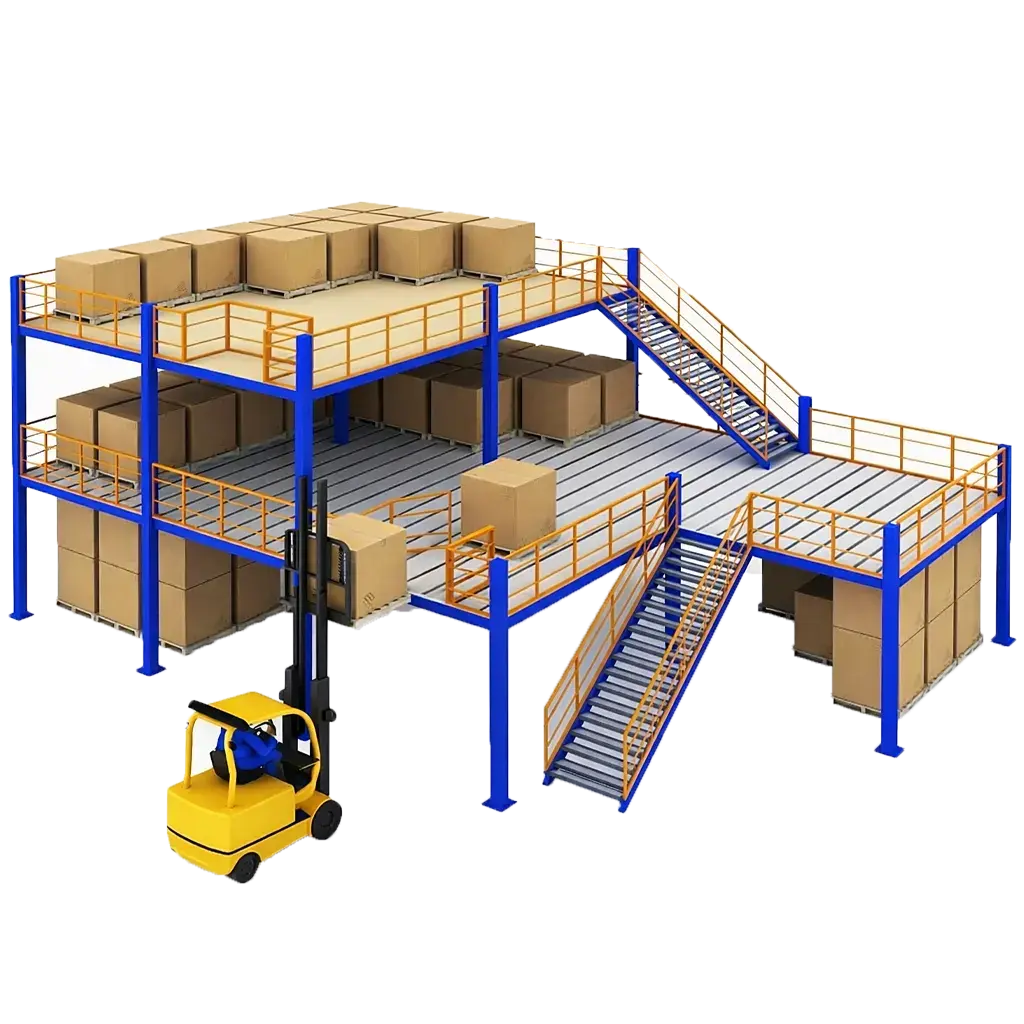

- چند طبقه پیش ساخته: سیستم‌های چند طبقه، سازه‌هایی عظیم و مهندسی شده هستند که معمولاً در انبارهای لجستیک بزرگ و مراکز توزیع نصب می‌شوند. این سازه‌ها می‌توانند تا 3 یا 4 طبقه ارتفاع داشته باشند.
مشخصات فنی و اجزای تشکیل‌دهنده سیستم
سیستم قفسه مزنین از اجزای سازه‌ای اصلی و تجهیزات جانبی تشکیل می‌شود که مشخصات هرکدام بر اساس ظرفیت بار، ابعاد و شرایط اجرای پروژه تعیین می‌شود:
- ستون‌ها: پروفیل‌های رول‌فرم‌شده یا مقاطع فولادی که بارهای عمودی سازه را به کف یا فونداسیون با ظرفیت مناسب منتقل می‌کنند.
- تیرهای اصلی: پروفیل‌هایی که بین ستون‌ها نصب شده و دهانه‌های اصلی را تشکیل می‌دهند.
- تیرهای فرعی: عمود بر تیرهای اصلی نصب شده و تکیه‌گاه کفپوشها هستند. فاصله و مقطع این تیرها بر ظرفیت تحمل بار کف تأثیرگذار است.
- راه‌پله: طراحی ارگونومیک با شیب استاندارد، پاگرد مناسب و کفی‌های آجدار ضد لغزش.
- نرده و حفاظ: جهت ایمنی اپراتورها در لبه‌های پرتگاه، شامل هندریل، میله میانی و پاخور برای جلوگیری از سقوط اجسام.
- دروازه بارگیری: در صورت نیاز، دروازه‌های ایمنی بارگیری برای انتقال کالا به طبقات بالایی با استفاده از تجهیزات مناسب نصب می‌شوند.
جنس اجزای تشکیل دهنده قفسه پیش ساخته
قفسه مزنین پیش‌ساخته از ستون‌ها و تیرهای فولادی ساخته می‌شود و بسته به طراحی، می‌تواند به‌صورت سازه مستقل یا متکی بر قفسه راک اجرا شود. سطح مزنین نیز با کفپوشهای مقاوم مانند ورق‌های فلزی آجدار یا مشبک پوشانده می‌شود که نوع و ضخامت آن‌ها متناسب با ظرفیت تحمل بار و شرایط کاربری تعیین می‌شود.
ظرفیت تحمل بار قفسه مزنین
ظرفیت تحمل بار قفسه مزنین پیش‌ساخته به نوع سازه، دهانه ستون‌ها، مقاطع فولادی، جنس کفپوش و نوع کاربری بستگی دارد. میزان بار مجاز هر مترمربع براساس محاسبات مهندسی و با در نظر گرفتن بارهای گسترده و متمرکز تعیین می‌شود. بنابراین، هنگام طراحی و استفاده از قفسه‌بندی مزنین، رعایت ظرفیت بار مشخص‌شده برای هر پروژه ضروری است.
روش نصب قفسه پیش ساخته مزنین
قفسه مزنین یا سکوی میانی معمولاً با توجه به فضای موجود، ارتفاع سالن و شرایط بارگذاری طراحی و اجرا می‌شود. پس از بررسی وضعیت کف و تعیین محل ستون‌ها، اجزای اصلی شامل ستون‌ها، تیرهای اصلی و فرعی و کفپوشها مطابق نقشه فنی مونتاژ می‌شوند. سپس راه‌پله، نرده‌های حفاظ و در صورت نیاز تجهیزات انتقال کالا نصب می‌شوند. در پایان، تراز سازه و استحکام اتصالات کنترل می‌شود تا بهره‌برداری و بارگذاری مطابق ظرفیت طراحی‌شده انجام گیرد.
ملاحظات ایمنی و نگهداری از قفسه پیش‌ساخته
- بازرسی دوره‌ای: پیچ‌ها، اتصالات و اجزای سازه باید به‌صورت دوره‌ای بررسی شوند و در صورت نیاز، مطابق دستورالعمل سازنده تنظیم یا سفت شوند.
- عدم بارگذاری بیش از حد: وزن کالاها نباید از ظرفیت مجاز درج‌شده در پلاک مشخصات یا مدارک فنی سازه تجاوز کند.
- توزیع بار: بارها باید متناسب با ظرفیت طراحی‌شده روی سطح طبقات توزیع شوند و از تمرکز بار بیش از حد مجاز در یک نقطه جلوگیری شود.
قیمت قفسه مزنین و سفارش از رادان صنعت شرق
قیمت قفسه مزنین براساس عواملی مانند وزن و ضخامت آهن‌آلات مصرفی، متراژ سازه، ظرفیت تحمل بار، نوع کفپوش و تجهیزات جانبی تعیین می‌شود. با توجه به نوسانات قیمت فولاد، برای دریافت برآورد دقیق هزینه متناسب با مشخصات پروژه، می‌توانید با کارشناسان فروش رادان صنعت شرق تماس بگیرید. رادان صنعت شرق تولیدکننده انواع قفسه‌بندی صنعتی و فروشگاهی است و انواع سیستم‌های قفسه‌بندی، از جمله قفسه بندی انبار صنعتی و فروشگاهی، را متناسب با نیاز پروژه‌ها ارائه می‌دهد. برای ثبت سفارش و دریافت مشاوره رایگان درباره محصولات این مجموعه، با واحد فروش تماس بگیرید.
