استانداردهای قفسه بندی انبار صنعتی

استانداردهای قفسه‌بندی انبار مجموعه‌ای از اصول فنی و ایمنی در طراحی، نصب و بهره‌برداری از قفسه‌های صنعتی هستند که بر ظرفیت ذخیره‌سازی، پایداری سازه و ایمنی انبار تأثیر دارند. رعایت این استانداردها به کاهش خطر سقوط کالا، آسیب به تجهیزات و افزایش عمر مفید سیستم قفسه‌بندی کمک می‌کند. اجرای قفسه‌بندی استاندارد تنها به طراحی و انتخاب سازه مناسب محدود نمی‌شود؛ نصب اصولی، رعایت ظرفیت مجاز بارگذاری و بازرسی‌های دوره‌ای نیز اهمیت دارند. در ادامه، مهم‌ترین استانداردهای بین‌المللی و الزامات فنی و ایمنی قفسه‌بندی انبار صنعتی در مراحل طراحی، نصب و بهره‌برداری بررسی می‌شوند.



مهم ترین استانداردهای بین المللی قفسه بندی انبار

استانداردهای بین‌المللی قفسه‌بندی انبار، الزامات فنی مربوط به طراحی سازه، ظرفیت بارگذاری، نصب و بهره‌برداری ایمن از سیستم‌های ذخیره‌سازی را مشخص می‌کنند. هر استاندارد حوزه کاربرد متفاوتی دارد و انتخاب آن به نوع قفسه و شرایط انبار بستگی دارد.

• EN 15635:2008: استاندارد اروپایی برای بهره‌برداری ایمن، نگهداری، بازرسی دوره‌ای و ارزیابی آسیب‌های قفسه‌بندی.
• EN 15512:2020+A1:2022: اصول طراحی سازه‌ای و محاسبه مقاومت و پایداری قفسه‌های پالت راک قابل تنظیم.
• FEM 10.2.02: راهنمای قدیمی طراحی سازه‌ای قفسه‌های پالت راک فولادی ثابت.
• ANSI MH16.1-2023: استاندارد آمریکایی طراحی، آزمایش و بهره‌برداری از انواع مشخصی از قفسه‌های فولادی صنعتی.
• OSHA: مقررات ایمنی و بهداشت شغلی آمریکا، شامل الزامات مرتبط با انبارداری، جابه‌جایی کالا و کار با لیفتراک.
• EN 15620:2021: تعیین رواداری‌های ابعادی، تغییرشکل‌های مجاز و فواصل عملیاتی در سیستم‌های قفسه‌بندی فولادی.
• EN 15629:2008: راهنمای تهیه مشخصات فنی و اطلاعات موردنیاز برای طراحی و انتخاب تجهیزات ذخیره‌سازی.
• EN 16681:2016: اصول طراحی لرزه‌ای قفسه‌های پالت راک قابل تنظیم در مناطق زلزله‌خیز.

در میان این استانداردهای قفسه بندی انبار، EN 15635 بیشتر به ایمنی و نگهداری قفسه‌ها در زمان بهره‌برداری اختصاص دارد؛ در حالی که EN 15512 بر محاسبات سازه‌ای تمرکز می‌کند. رعایت الزامات هر استاندارد باید با توجه به نوع سیستم قفسه‌بندی و مقررات فنی و قانونی محل اجرای پروژه بررسی شود.

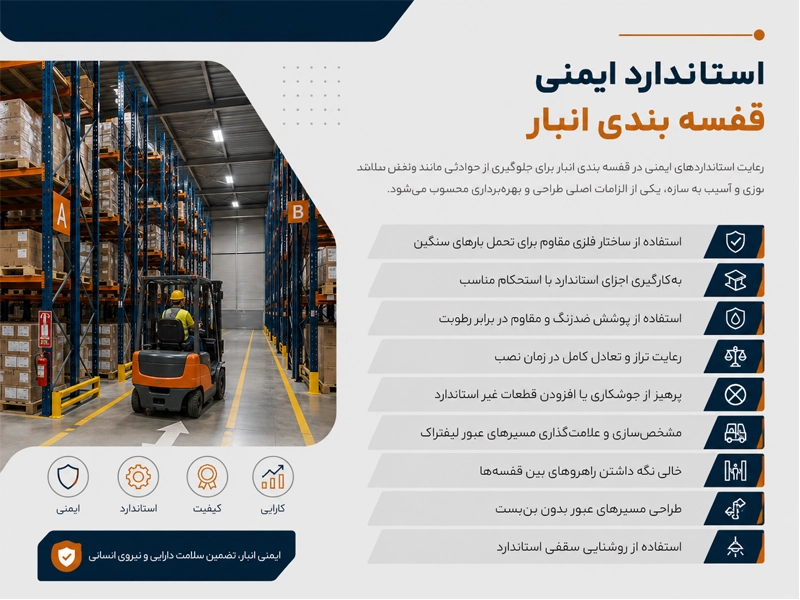

استاندارد ایمنی قفسه بندی انبار

رعایت استانداردهای ایمنی در قفسه بندی انبار برای جلوگیری از حوادثی مانند ریزش کالا، آتش‌سوزی و آسیب به سازه، یکی از الزامات اصلی طراحی و بهره‌برداری محسوب می‌شود. مهم‌ترین اصول در این بخش شامل موارد زیر است:

• استفاده از ستون‌ها، تیرها، مهاربندها و اتصالات متناسب با ظرفیت بارگذاری و طراحی سازه.
• انتخاب پوشش مقاوم در برابر خوردگی و رطوبت، متناسب با شرایط محیط انبار.
• رعایت تراز، شاقول بودن و مهار صحیح قفسه‌ها طبق نقشه نصب.
• خودداری از جوشکاری، برش یا تغییر قطعات سازه بدون تأیید طراح یا تولیدکننده.
• نصب پلاک مشخصات و ظرفیت مجاز بارگذاری در محل قابل مشاهده.
• علامت‌گذاری مسیر حرکت لیفتراک و استفاده از محافظ ستون در نقاط در معرض برخورد.
• باز نگه داشتن راهروها، مسیرهای خروج اضطراری و دسترسی به تجهیزات اطفای حریق.
• تأمین روشنایی کافی و جانمایی چراغ‌ها خارج از محدوده برخورد تجهیزات جابه‌جایی.
• بازرسی دوره‌ای ستون‌ها، تیرها، اتصالات و مهارها برای شناسایی آسیب یا تغییرشکل سازه.

استاندارد قفسه بندی در زمان انتخاب قفسه‌ انبار

انتخاب سیستم قفسه‌بندی انبار باید براساس نوع کالا، وزن و ابعاد بار، میزان گردش موجودی و شرایط فضای انبار انجام شود. همچنین ارتفاع مفید سالن، نوع لیفتراک، ظرفیت موردنیاز و امکان توسعه آینده از عوامل مهم در انتخاب قفسه مناسب هستند. برای مثال، قفسه پالت راک برای انبارهایی که دسترسی مستقیم به هر پالت اهمیت دارد، مناسب است؛ در مقابل، قفسه خودراهرو با کاهش تعداد راهروها، ظرفیت ذخیره‌سازی را افزایش می‌دهد، اما دسترسی مستقیم به همه پالت‌ها را محدود می‌کند. بنابراین، انتخاب نهایی باید با توجه به ظرفیت مجاز سازه، نحوه جابه‌جایی بار و نیاز عملیاتی انبار صورت گیرد.

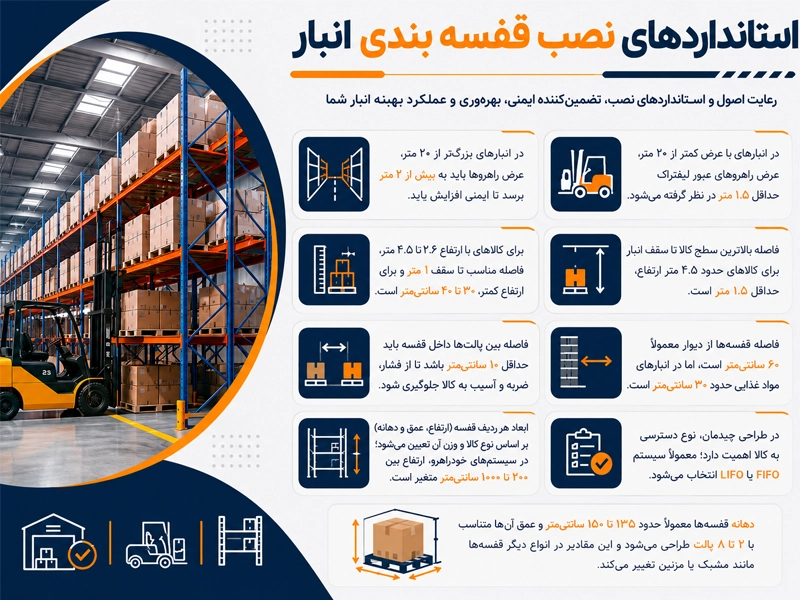

استانداردهای نصب قفسه بندی انبار

پس از انتخاب قفسه مناسب، رعایت اصول نصب اهمیت زیادی دارد؛ چون بخش زیادی از ایمنی و کارایی انبار به همین مرحله وابسته است. مهم‌ترین استانداردها به صورت زیر هستند:

• عرض راهروهای عبور لیفتراک باید متناسب با نوع دستگاه، شعاع گردش، ابعاد پالت و نحوه جابه‌جایی کالا تعیین شود.
• در انبارهای بزرگ و مسیرهای پرتردد، فضای کافی برای گردش و عبور ایمن لیفتراک در نظر گرفته شود تا احتمال برخورد با قفسه‌ها کاهش یابد.
• فاصله بالاترین سطح کالا تا تجهیزات اطفای حریق سقفی، مانند اسپرینکلرها، باید مطابق طرح حفاظت حریق انبار رعایت شود.
• هنگام تعیین ارتفاع قفسه‌ها، فاصله مناسب از سقف، تجهیزات روشنایی و تأسیسات تهویه در نظر گرفته شود تا عملکرد آن‌ها مختل نشود.
• فاصله قفسه‌ها از دیوار با توجه به شرایط انبار، امکان نظافت و بازرسی و الزامات ایمنی تعیین شود.
• فاصله بین پالت‌ها و اجزای قفسه باید متناسب با ابعاد بار و تجهیزات جابه‌جایی باشد تا هنگام بارگذاری و تخلیه، برخورد یا آسیب ایجاد نشود.
• در طراحی چیدمان، روش گردش موجودی نیز اهمیت دارد. برای کالاهای تاریخ‌دار، روش FEFO (اولین انقضا، اولین خروج) معمولاً مناسب‌تر است؛ در سایر شرایط می‌توان از روش‌های FIFO یا LIFO متناسب با نوع کالا و سیستم انبارش استفاده کرد.
• ابعاد هر ردیف قفسه شامل ارتفاع، عمق و عرض دهانه، بر اساس نوع کالا، وزن بار و تجهیزات انبار تعیین می‌شود. در سیستم‌های خودراهرو، ارتفاع سازه به ظرفیت بارگذاری و ارتفاع دسترسی لیفتراک نیز بستگی دارد.
• عمق کانال‌های قفسه خودراهرو متناسب با تعداد پالت‌های قابل نگهداری طراحی می‌شود. عرض دهانه نیز به ابعاد پالت، نوع سیستم و فاصله‌های ایمن بارگذاری بستگی دارد.

استاندارد ارتفاع و ابعاد قفسه بندی انبار

ابعاد استاندارد قفسه‌ها بر اساس نوع کالا، ابعاد پالت، ارتفاع سقف و تجهیزات جابه‌جایی تعیین می‌شود. در برخی سیستم‌های قفسه‌بندی مرتفع، ارتفاع سازه می‌تواند به ۸ تا ۱۵ متر برسد و در پروژه‌های خاص از این مقدار نیز بیشتر شود. در کنار ارتفاع، فاصله مناسب بین طبقات نیز اهمیت زیادی دارد؛ فاصله‌ای که امکان جابه‌جایی ایمن بار را فراهم کند و استفاده بهینه از فضای انبار را ممکن سازد. انتخاب ابعاد استاندارد قفسه‌ها نقش مهمی در افزایش ظرفیت ذخیره‌سازی، دسترسی سریع‌تر به کالاها و بهبود بهره‌وری انبار دارد.

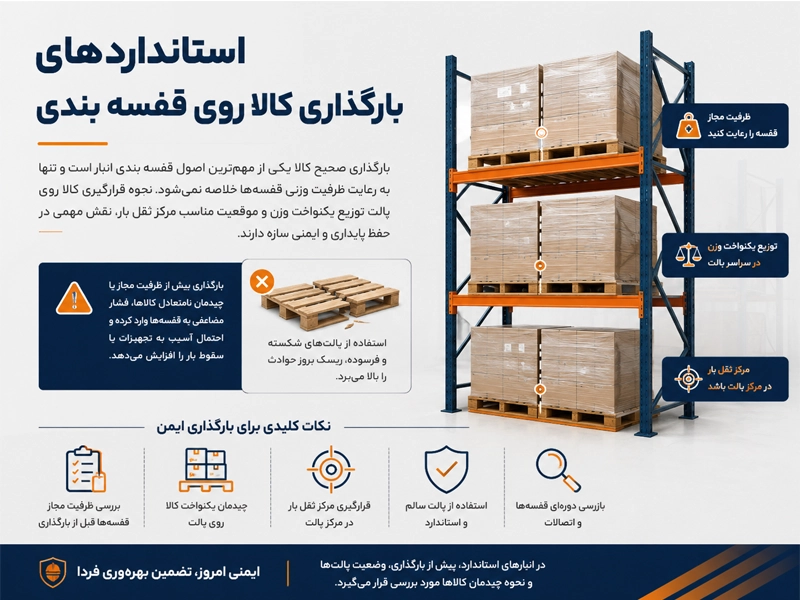

استانداردهای بارگذاری کالا در قفسه‌بندی انبار

بارگذاری صحیح کالا یکی از مهم‌ترین اصول ایمنی قفسه‌بندی انبار است و تنها به رعایت ظرفیت وزنی قفسه‌ها محدود نمی‌شود. وزن کالا و پالت باید با ظرفیت مجاز هر سطح و دهانه قفسه مطابقت داشته باشد. نحوه قرارگیری کالا روی پالت، توزیع یکنواخت وزن و موقعیت مرکز ثقل بار نیز در حفظ پایداری سازه نقش دارند. بارگذاری بیش از ظرفیت مجاز یا چیدمان نامتعادل، فشار اضافی به قفسه وارد کرده و احتمال آسیب به تجهیزات یا سقوط کالا را افزایش می‌دهد. پیش از بارگذاری، سلامت پالت‌ها و نحوه چیدمان کالا باید بررسی شود. همچنین ظرفیت مجاز درج‌شده روی پلاک بارگذاری مبنای تعیین میزان بار قابل نگهداری در قفسه است.

استاندارد قفسه بندی انبار در برابر آتش سوزی

ایمنی در برابر آتش‌سوزی یکی از بخش‌های مهم طراحی انبار است. نوع چیدمان قفسه‌ها، فاصله بین ردیف‌ها و ارتفاع ذخیره‌سازی بر عملکرد سیستم‌های اعلام و اطفای حریق تأثیر دارند. در انبارهای مجهز به اسپرینکلر، فاصله بین بارها و مسیر پاشش آب باید مطابق طرح حفاظت حریق رعایت شود تا چیدمان متراکم مانع عملکرد سیستم نشود. همچنین مسیرهای خروج اضطراری و دسترسی به تجهیزات اطفای حریق باید همواره باز باشند. الزامات دقیق با توجه به نوع کالا، ارتفاع انبارش و مقررات ایمنی محل پروژه تعیین گردد.

استاندارد قفسه بندی انبار برای عبور لیفتراک

عرض راهروهای عبور لیفتراک یکی از عوامل مهم در طراحی استاندارد قفسه‌بندی انبار است و باید متناسب با نوع لیفتراک، شعاع گردش دستگاه، ابعاد پالت و نحوه جابه‌جایی کالا تعیین شود. راهروهای باریک احتمال برخورد با قفسه‌ها را افزایش می‌دهند، درحالی‌که عرض بیش از نیاز، بخشی از فضای ذخیره‌سازی را هدر می‌دهد. در بسیاری از انبارها، عرض راهرو بین ۲.۵ تا ۴ متر در نظر گرفته می‌شود؛ اما این مقدار ثابت نیست و در سیستم‌های راهروی بسیار باریک (VNA)، با استفاده از تجهیزات تخصصی کاهش می‌یابد. عرض نهایی باید براساس مشخصات فنی لیفتراک و فضای موردنیاز برای گردش و بارگذاری ایمن تعیین شود.

رایج‌ترین خطاها در اجرای قفسه بندی انبار

• انتخاب قفسه صرفاً بر اساس قیمت، بدون بررسی ظرفیت مجاز بارگذاری
• نصب قفسه‌بندی غیراصولی و رعایت نکردن نقشه اجرایی
• حذف تجهیزات ایمنی مانند محافظ ستون و پلاک ظرفیت بار
• بارگذاری بیش از ظرفیت مجاز یا توزیع نامتعادل وزن کالاها
• رعایت نکردن عرض مناسب راهروها و مسیر حرکت لیفتراک
• بی‌توجهی به بازرسی‌های دوره‌ای قفسه‌ها و آموزش کارکنان

رعایت استانداردهای قفسه بندی انبار، اصلی‌ترین راهکار برای جلوگیری از این خطاها و افزایش ایمنی و بهره‌وری انبار محسوب می‌شود.

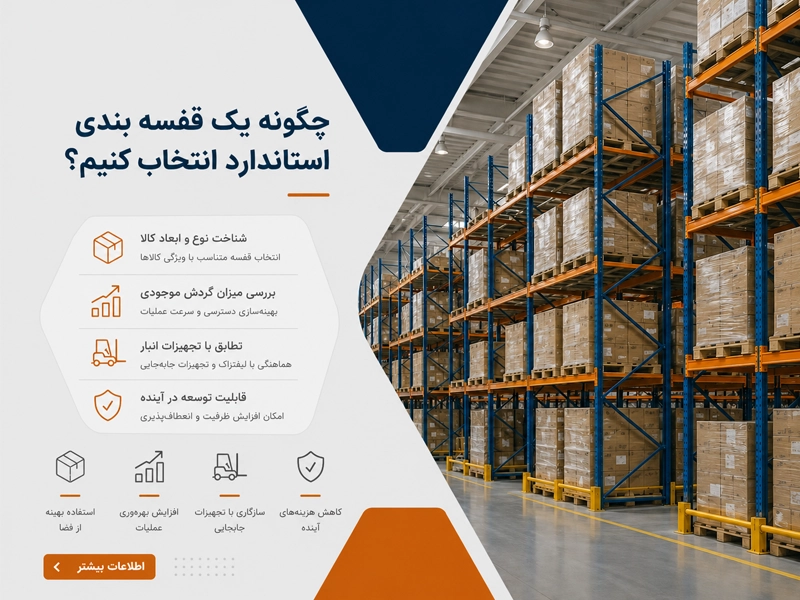

چگونه یک قفسه بندی استاندارد انتخاب کنیم؟

برای انتخاب قفسه‌بندی استاندارد، علاوه بر نوع سیستم، باید مشخصات فنی و شرایط اجرای آن نیز بررسی شود. مهم‌ترین نکات پیش از سفارش عبارت‌اند از:

• نقشه فنی: بررسی ابعاد قفسه‌ها، فاصله ردیف‌ها و محل نصب مطابق شرایط انبار.
• ظرفیت بارگذاری: مشخص بودن حداکثر بار مجاز هر طبقه و دهانه متناسب با وزن کالاها.
• تناسب با تجهیزات انبار: هماهنگی ارتفاع قفسه، عرض راهروها و فضای بارگیری با مشخصات لیفتراک.
• نصب و ایمنی: بررسی روش مهار سازه، اتصالات، پلاک ظرفیت بار و دستورالعمل‌های بهره‌برداری.

هزینه اجرای قفسه بندی استاندارد چقدر است؟

هزینه قفسه‌بندی استاندارد به نوع سیستم، ظرفیت تحمل بار، ارتفاع سازه، متراژ انبار و تجهیزات ایمنی موردنیاز بستگی دارد. علاوه بر قیمت قفسه‌ها، هزینه طراحی، حمل، نصب و مهاربندی نیز در برآورد نهایی محاسبه می‌شود. به همین دلیل، تعیین قیمت دقیق بدون بررسی مشخصات پروژه امکان‌پذیر نیست. در انتخاب سیستم قفسه‌بندی، علاوه بر هزینه اولیه، کیفیت ساخت، ایمنی سازه و هزینه‌های نگهداری نیز اهمیت دارند؛ زیرا اجرای اصولی می‌تواند از تعمیرات زودهنگام و هزینه‌های اضافی در آینده جلوگیری کند.

جمع بندی؛ خرید انواع سیستم قفسه بندی از رادان صنعت شرق

انتخاب قفسه بندی استاندارد در انبار تنها به ظرفیت ذخیره‌سازی محدود نمی‌شود و باید بر اساس نیاز واقعی مجموعه، نوع کالا، میزان گردش موجودی و شرایط فیزیکی فضا انجام گیرد. بررسی دقیق این موارد پیش از خرید، نقش مهمی در کاهش هزینه‌های اضافی و افزایش بهره‌وری دارد. انتخاب اصولی باعث استفاده بهتر از فضا و بهبود عملکرد کلی انبار می‌شود.
در این میان، شرکت رادان صنعت شرق در مشهد به عنوان تولیدکننده و مجری سیستم‌های قفسه بندی انبار و قفسه بندی فروشگاه، با ارائه مشاوره تخصصی و اجرای استانداردهای روز شناخته می‌شود. این مجموعه مسیر انتخاب بهترین راهکار را برای کسب‌وکارها هموار کرده و امکان استفاده حداکثری از ظرفیت و ایمنی انبار را فراهم می‌کند.

---
